Wärmepumpenleitungen außen isolieren: Material, UV-Schutz und Montage
Wärmepumpenleitungen außen richtig isolieren: Monoblock und Split unterscheiden, Dämmstoff und Stärke wählen sowie UV-, Wetter- und Frostschutz planen.
Kurzantwort
Das Wichtigste in Kürze
Außenleitungen einer Wärmepumpe brauchen einen zur Leitung passenden, lückenlosen Dämmaufbau und einen dauerhaft geeigneten Schutz gegen UV-Strahlung, Witterung und mechanische Belastung. Entscheidend ist zuerst, ob wasserführende Leitungen eines Monoblocks, Kältemittelleitungen einer Split-Anlage oder Nebenleitungen vorliegen. Am Kältemittelkreis darf nur ein dafür qualifizierter Fachbetrieb arbeiten.
Schritt 1
Erst die Leitung bestimmen, dann die Dämmung wählen

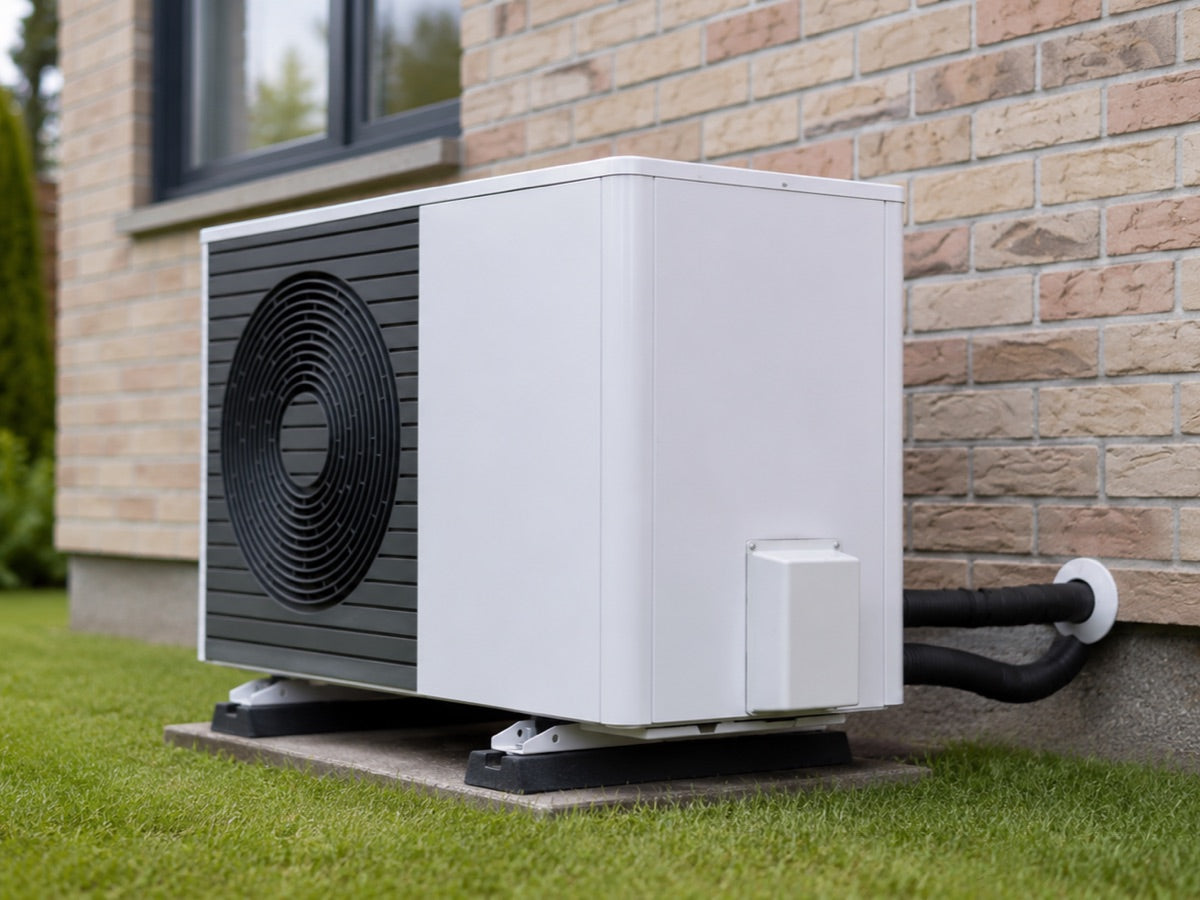

Der Begriff „Wärmepumpenleitung“ beschreibt keine einheitliche Anwendung. Bei einem Monoblock befindet sich der Kältemittelkreis in einer kompakten Einheit; zwischen außen aufgestelltem Gerät und Gebäude wird die Heizwärme über gut gedämmte wasserführende Leitungen transportiert. Bei einer Split-Anlage verläuft dagegen ein Teil des Kältemittelkreises zwischen Innen- und Außeneinheit. Das verändert Temperatur, Feuchtebeanspruchung und Zuständigkeit grundlegend.
| Anlagenteil | Typische Leitung | Dämmfokus | Zuständigkeit |
|---|---|---|---|
| Außen aufgestellter Monoblock | Zwischen Außengerät und Gebäude verlaufen typischerweise Vor- und Rücklauf des wasserführenden Heizkreises. | Wärmeverlust, Frostschutz, gesetzliche Dämmstärke, UV und mechanischer Schutz. | Heizungs- oder Wärmepumpenfachbetrieb plant Hydraulik und Frostschutzkonzept. |
| Split-Wärmepumpe | Innen- und Außeneinheit sind über Leitungen des Kältemittelkreises miteinander verbunden. | Tauwasser, wechselnde Betriebstemperaturen, diffusionsdichte Nähte und Herstellerfreigabe. | Kältemittelkreis ausschließlich durch entsprechend qualifizierte Fachbetriebe bearbeiten lassen. |
| Kondensat- und Nebenleitungen | Kondensatablauf, Elektroleitung und Schutzrohr haben andere Funktionen als Vorlauf, Rücklauf oder Kältemittelleitung. | Gefälle, Frost, Feuchteschutz und mechanische Führung getrennt beurteilen. | Vorgaben des Anlagenherstellers und der beteiligten Gewerke beachten. |
Schutzkonzept
Vier Aufgaben, die nicht miteinander verwechselt werden dürfen
01
Wärmeverluste begrenzen
Bei wasserführenden Leitungen zwischen Monoblock und Gebäude geht jede unnötige Wärmeabgabe zulasten der Anlagenwirkung. Kurze Wege und eine durchgängige Dämmung gehören deshalb zusammen.
02
Tauwasser vermeiden
Kalte Leitungsoberflächen können unter dem Taupunkt der Außenluft liegen. Offene Fugen und ungeeignete Dämmstoffe lassen Feuchtigkeit bis zur Rohrwand gelangen.
03
Frostkonzept unterstützen
Dämmung verlangsamt die Abkühlung, ersetzt aber weder Frostschutzmedium noch Anlagenregelung oder eine fachgerechte Hydraulik. Sie ist nur ein Baustein des Gesamtkonzepts.
04
UV und Mechanik abfangen
Sonne, Hagel, Tiere, Gartenarbeiten und stehendes Wasser wirken anders als die Temperatur. Deshalb müssen Dämmstoff und äußerer Schutz getrennt geplant werden.
Materialwahl
Dämmstoff und äußerer Schutz sind zwei Entscheidungen
Geschlossenzellige Elastomerdämmstoffe verbinden Wärmedämmung mit einem hohen Widerstand gegen Wasserdampfdiffusion. Das ist für kalte oder wechselnd temperierte Leitungen wichtig. Trotzdem ist nicht jede Produktlinie ohne weitere Maßnahmen für dauerhafte Außenanwendungen geeignet.
Standard-Elastomer
AF/ArmaFlex
Armacell beschreibt AF/ArmaFlex als geschlossenzelligen Dämmstoff mit hohem Wasserdampfdiffusionswiderstand. Für Außen- oder UV-Anwendungen verlangt der Hersteller jedoch innerhalb von drei Tagen einen geeigneten Schutzanstrich oder eine passende Ummantelung.
UV-beständiges EPDM
HT/ArmaFlex
HT/ArmaFlex ist laut technischem Datenblatt UV-beständig und für minus 50 bis plus 150 Grad Celsius ausgewiesen. Genannt werden unter anderem Außen-, Heißgas- und Doppeltemperaturleitungen. Extreme Witterung und mechanische Belastung müssen dennoch gesondert beurteilt werden.
Wann eine Ummantelung zusätzlich sinnvoll ist
- Wenn die Leitung durch Gartenarbeit, Tiere, Laufwege oder Hagel mechanisch gefährdet ist.
- Wenn Übergänge, Schellen oder Wanddurchführungen gegen eindringendes Wasser geschützt werden müssen.
- Wenn das gewählte Dämmsystem laut Hersteller einen separaten UV-Schutz benötigt.
- Wenn der Standort außergewöhnlicher Witterung ausgesetzt ist und Hersteller oder Fachplanung einen verstärkten Schutz vorgeben.
Eine Ummantelung darf die Dämmung nicht zusammendrücken und kein Wasser hinter dem Aufbau sammeln. Wähle ihren Innendurchmesser deshalb nach dem fertigen Außendurchmesser der gedämmten Leitung, nicht nach dem nackten Rohr.
Dimensionierung
Innendurchmesser und Dämmstärke getrennt bestimmen
1. Passenden Innendurchmesser wählen
Miss den Außendurchmesser des Rohres beziehungsweise der Leitung. Der Innendurchmesser des Dämmstoffs muss dazu passen, ohne Spalt und ohne unzulässige Stauchung.
2. Erforderliche Dämmdicke berechnen
Dämmdicke, Wärmeleitfähigkeit, Mediumtemperatur, Umgebungstemperatur und gesetzliche Vorgaben sind eigene Größen. Die Wandstärke des Dämmstoffs ergibt sich nicht aus dem Rohrdurchmesser allein.
Verarbeitung
Montageablauf für einen dauerhaft geschlossenen Aufbau
- 01
Anlage und Leitung eindeutig bestimmen
Typenschild, Planungsunterlagen und Herstellerangaben klären, bevor Material bestellt oder eine vorhandene Dämmung geöffnet wird.
- 02
Rohr und vorhandenen Aufbau messen
Rohraußendurchmesser, freie Länge, Bögen, Armaturen und den verfügbaren Platz an Wanddurchführung und Außengerät aufnehmen.
- 03
System und Dämmdicke festlegen
Temperaturbereich, Wärmeleitfähigkeit, Wasserdampfdiffusionswiderstand, Brandverhalten und Außenbeständigkeit mit den Anforderungen der Anlage abgleichen.
- 04
Untergrund trocken und sauber vorbereiten
Schmutz, Fett, Feuchte und lose Altbeschichtung verhindern eine zuverlässige Verklebung. Korrosion oder beschädigte Leitungen zuerst fachlich beurteilen lassen.
- 05
Fugen und Stöße dauerhaft schließen
Längsnähte nicht auf der Oberseite anordnen. Stöße auf Druck fügen und mit dem zum Dämmsystem freigegebenen Kleber nach Montageanleitung schließen.
- 06
Enden, Schellen und Durchdringungen ausführen
Offene Stirnseiten, zusammengedrückte Dämmung und ungeschützte Wanddurchführungen vermeiden. Wasser darf nicht hinter Dämmung oder Ummantelung laufen.
- 07
UV- und Außenschutz fertigstellen
Den für das Produkt geforderten Schutzanstrich oder die passende Ummantelung fristgerecht montieren und die fertige Anlage regelmäßig kontrollieren.
Armacell empfiehlt für HT/ArmaFlex den Systemkleber HT625. Die Montageanleitung nennt außerdem 36 Stunden Abbindezeit für die Kontaktkleber 520, 525 und HT625. Anlagenbetrieb und Verarbeitungstemperatur deshalb vor der Montage abstimmen.
Qualitätskontrolle
Diese Fehler verkürzen die Lebensdauer der Außendämmung
Leitungstyp geraten
Monoblock-, Split- und Nebenleitungen werden pauschal gleich behandelt.
Nur nach Rohrmaß gekauft
Der Innendurchmesser passt, aber Dämmdicke und Temperaturbereich wurden nicht geprüft.
Offene oder obere Naht
Wasser und Wasserdampf finden einen direkten Weg in den Aufbau.
Falscher Kleber
Dämmstoff, Temperatur und Klebesystem sind nicht miteinander freigegeben.
UV-Schutz vergessen
Ein nicht UV-beständiger Dämmstoff bleibt dauerhaft ungeschützt.
Dämmung gequetscht
Schellen oder eine zu enge Ummantelung reduzieren die wirksame Dämmdicke.
Wasser eingeschlossen
Übergänge sind so ausgeführt, dass Niederschlag hinter die Ummantelung laufen kann.
Kältekreis selbst geöffnet
Eine äußere Reparatur wird mit unzulässigen Arbeiten am Kältemittelkreis verwechselt.
Nächster Schritt
Material erst nach dem technischen Check auswählen
Notiere Anlagentyp, Leitungsfunktion, Rohraußendurchmesser, erforderliche Dämmdicke, Temperaturbereich und Einbausituation. Mit diesen Angaben lässt sich die Produktauswahl eingrenzen, ohne eine pauschale Freigabe für jede Wärmepumpe zu behaupten.
Kurz beantwortet
Häufige Fragen zur Dämmung von Wärmepumpenleitungen
Welche Dämmung eignet sich für Wärmepumpenleitungen außen?
Das hängt zuerst vom Leitungstyp, Medium, Temperaturbereich und Anlagenhersteller ab. Für viele technische Leitungen kommen geschlossenzellige Elastomerdämmstoffe infrage. Im Außenbereich muss zusätzlich geprüft werden, ob das konkrete Produkt selbst UV-beständig ist oder kurzfristig einen Schutzanstrich beziehungsweise eine passende Ummantelung benötigt.
Was unterscheidet Monoblock- und Split-Wärmepumpen bei der Dämmung?
Bei einem außen aufgestellten Monoblock verlaufen zwischen Außengerät und Gebäude typischerweise wasserführende Heizungsleitungen. Bei einer Split-Wärmepumpe verbindet dagegen ein Teil des Kältemittelkreises Innen- und Außeneinheit. Dadurch unterscheiden sich Medium, Temperaturen, Frost- und Tauwasserrisiken sowie die Zuständigkeit für Arbeiten an der Leitung.
Ist HT/ArmaFlex für Wärmepumpenleitungen geeignet?
HT/ArmaFlex ist laut Armacell ein UV-beständiger EPDM-Elastomerschaum für Anwendungen von minus 50 bis plus 150 Grad Celsius, unter anderem für Außen-, Heißgas- und Doppeltemperaturleitungen. Ob es für eine konkrete Wärmepumpe passt, muss trotzdem anhand von Leitungstyp, Betriebsdaten, Herstellerfreigabe, erforderlicher Dämmdicke und Einbausituation geprüft werden.
Muss normales AF/ArmaFlex im Außenbereich geschützt werden?
Ja. Armacell verlangt für AF/ArmaFlex bei Außen- oder UV-Anwendungen innerhalb von drei Tagen einen geeigneten UV-Schutz, etwa einen freigegebenen Schutzanstrich oder eine passende Ummantelung. Die konkrete Systemfreigabe und Verarbeitungshinweise des Herstellers bleiben maßgeblich.
Wie dick muss eine Wärmepumpenleitung außen gedämmt werden?
Eine pauschale Millimeterzahl ist nicht seriös. Bei wasserführenden Wärmeverteilungsleitungen können die gesetzlichen Anforderungen aus den §§ 69 und 70 sowie Anlage 8 maßgeblich sein. Dort hängen Mindestdicken unter anderem vom Innendurchmesser und der Wärmeleitfähigkeit ab; an Außenluft kann für Wärmeverteilungsleitungen das Zweifache des Grundwerts gelten. Planung und Umrechnung gehören in fachkundige Hände.
Darf ich die Isolierung einer Kältemittelleitung selbst erneuern?
Öffne, trenne oder verändere den Kältemittelkreis nicht selbst. Arbeiten am Kältemittelkreis und die Beurteilung beschädigter Leitungen gehören je nach Kältemittel und Tätigkeit zu entsprechend qualifizierten beziehungsweise zertifizierten Fachbetrieben. Eine äußere Dämmreparatur sollte deshalb vorab mit dem Anlagen- oder Kältefachbetrieb abgestimmt werden.
Reicht UV-Beständigkeit als Schutz im Außenbereich aus?
Nicht in jeder Einbausituation. UV-Beständigkeit beschreibt die Widerstandsfähigkeit gegen Sonnenlicht. Hagel, Tiere, Gartenarbeiten, stehendes Wasser, extreme Witterung oder mechanische Belastungen können zusätzlich eine geeignete Ummantelung und sauber ausgeführte Übergänge erforderlich machen.
Verhindert eine Rohrisolierung das Einfrieren sicher?
Nein. Dämmung verlangsamt den Wärmeverlust, erzeugt aber keine Wärme. Bei einem außen aufgestellten Monoblock müssen Frostschutzkonzept, Leitungsweg, Hydraulik, Betriebsweise und gegebenenfalls das vom Hersteller vorgegebene Frostschutzmedium zusammenpassen. Die Dämmung ist nur ein Teil dieses Konzepts.
