Camper dämmen: Feuchtigkeit, Tauwasser & Dämmstoffe

Bauphysik im Kastenwagen

Warum entsteht Tauwasser hinter der Camperdämmung?

Tauwasser entsteht, wenn feuchte Innenraumluft eine Oberfläche erreicht, deren Temperatur unter dem Taupunkt liegt. Bei 20 °C Innenraumtemperatur und 70 % relativer Luftfeuchtigkeit liegt der Taupunkt bei ungefähr 14 °C. Senkt Lüften die relative Luftfeuchtigkeit auf 40 %, fällt der Taupunkt auf ungefähr 6 °C.

Eine Metallkarosserie ist nach außen praktisch wasserdampfdicht. Gelangt warme Innenraumluft durch einen diffusionsoffenen Dämmstoff, offene Fugen oder Luftspalten bis zum kalten Blech, kann Feuchtigkeit dort kondensieren. Hinter der Innenverkleidung bleibt dieser Vorgang oft lange unbemerkt.

Wärmeleitung in mehreren Schichten

Wie verläuft die Temperatur durch eine mehrschichtige Camperwand?

Wärme fließt von der warmen zur kalten Seite. Jede Schicht setzt diesem Wärmestrom einen Widerstand entgegen. Vereinfacht gilt für eine ebene Materialschicht: R = d / λ. Dabei ist d die Schichtdicke in Metern und λ die Wärmeleitfähigkeit. Je größer der Wärmewiderstand einer Schicht ist, desto größer ist der Temperaturabfall über genau dieser Schicht.

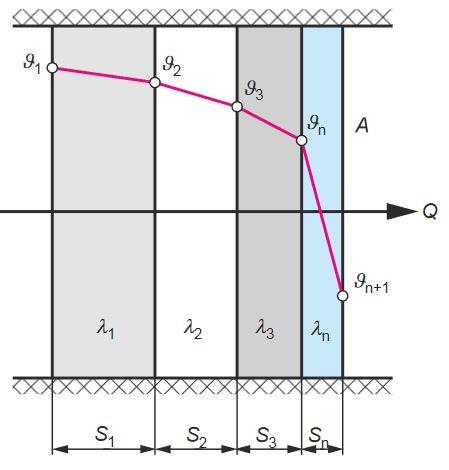

Abbildung 12 der Bachelorarbeit: Wärmeleitung durch eine mehrschichtige ebene Wand — **Abbildung 12:** Wärmeleitung durch eine mehrschichtige ebene Wand. Die einzelnen Schichten werden als hintereinandergeschaltete thermische Widerstände betrachtet.

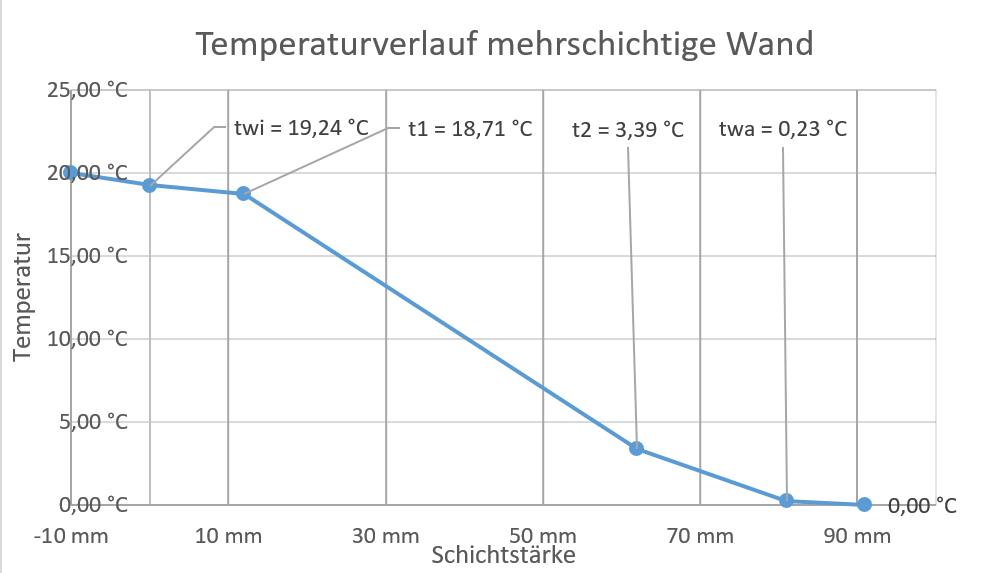

Originaldiagramm mit berechnetem Temperaturverlauf durch die mehrschichtige Wand der Bachelorarbeit — **Abbildung 14:** Unverändertes Originaldiagramm des Rechenbeispiels mit Innenverkleidung, zwei Dämmschichten und Stahlblech. Der größte Temperaturabfall findet in den Dämmschichten statt. Der dargestellte Materialmix erklärt das Rechenprinzip und ist keine Ausbauempfehlung.

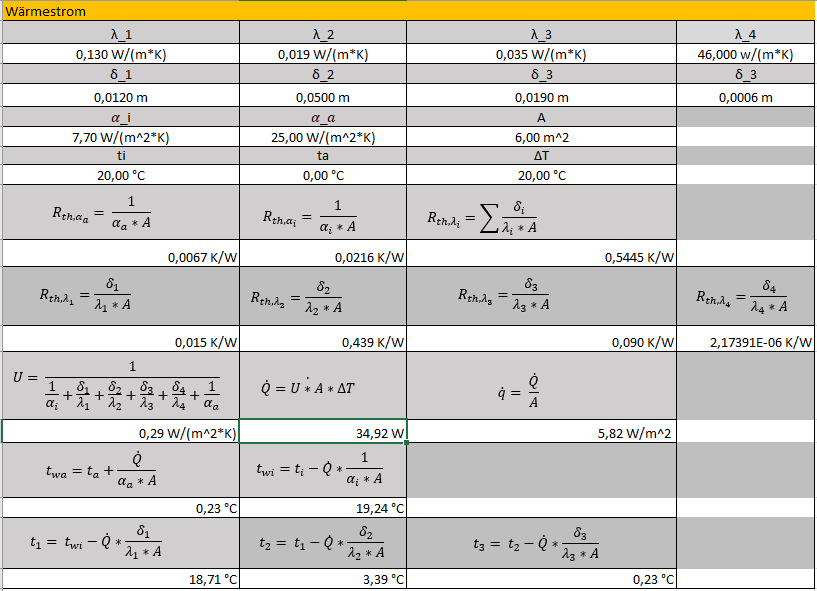

Tabelle 4 der Bachelorarbeit mit der Berechnung des Wärmestroms und der Temperaturen einer mehrschichtigen Wand — **Tabelle 4:** Originalberechnung der mehrschichtigen Wand. Gezeigt werden die verwendeten Wärmeleitfähigkeiten und Schichtdicken, die einzelnen Wärmewiderstände sowie der daraus berechnete Wärmestrom und die Temperaturen an den Schichtgrenzen.

Innenoberfläche

Der Wärmeübergang aus der Raumluft verursacht bereits einen kleinen Temperaturabfall.

Dämmschicht

Hier liegt der größte Wärmewiderstand und damit der größte Teil des Temperaturgefälles.

Blech und Holme

Stahl leitet Wärme sehr gut. Nicht überdämmte Holme bilden deshalb ausgeprägte Wärmebrücken.

Ein reales Fahrzeug ist keine ungestörte ebene Wand. Holme, Fenster, Türen, Befestiger, Hohlräume und unterbrochene Klebeflächen erzeugen zwei- und dreidimensionale Wärmewege. Im Sommer kommt zusätzlich kurzwellige Sonnenstrahlung hinzu: Ein dunkles Blech kann dadurch deutlich wärmer als die Außenluft werden. Die Arbeit behandelt diese sogenannte Sonnenlufttemperatur als zusätzliche Randbedingung für Temperaturbeständigkeit und Klebung.

Berechnungsgrundlage · Kapitel 7 und 8

Vom physikalischen Wandmodell zu den Randbedingungen

Vor dem Laborversuch wurde die Fahrzeugwand als eindimensionales Mehrschichtmodell beschrieben. Anschließend wurden thermische Extremwerte festgelegt, um zu prüfen, welche Temperaturbereiche Werkstoffe, Klebungen und Grenzflächen sicher abdecken müssen.

Berechnungsmodell für die Seitenwand eines Wohnmobils

Medium 1 beschreibt die erwärmte Innenluft, Medium 2 die Außenluft. Das Modell setzt Holzverkleidung, Mineralwolle, synthetischen Kautschuk und Karosserieblech als thermische Widerstände hintereinander. Es dient der Berechnung der Grenzflächentemperaturen und der Feuchteverteilung.

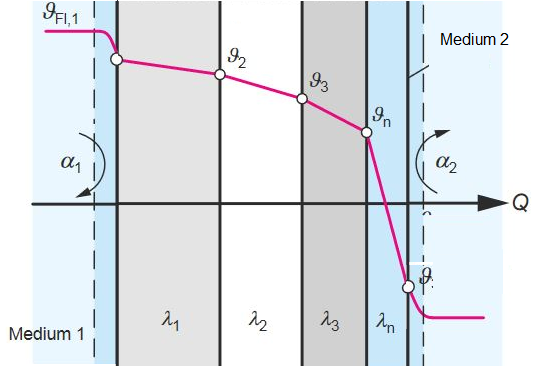

Abbildung 28 der Bachelorarbeit: Berechnungsmodell einer gedämmten Wohnmobil-Seitenwand — **Abbildung 28:** Aufbau einer gedämmten Seitenwand mit qualitativem Temperaturverlauf. Die Darstellung ist nicht maßstabsgetreu und erklärt das Rechenmodell, nicht den empfohlenen Ausbau.

Festlegung der Eingangsgrößen für die Extremwertberechnung

Die Arbeit kombinierte historische Außenluft-Extremwerte mit der möglichen Aufheizung eines geschlossenen Fahrzeugs unter direkter Sonneneinstrahlung. Dadurch entstand ein bewusst konservativer Temperaturbereich für die Werkstoffbetrachtung.

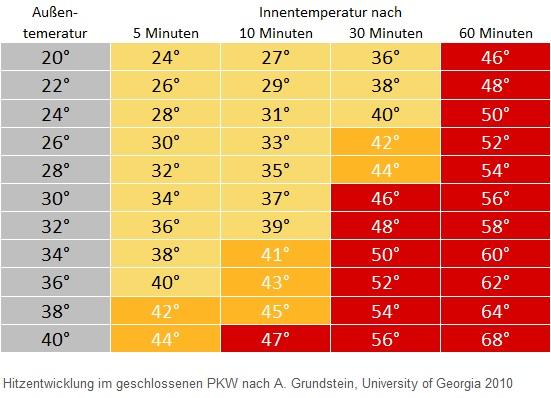

Abbildung 29 der Bachelorarbeit: Hitzeentwicklung in einem geschlossenen Fahrzeug in Abhängigkeit von Außentemperatur und Standzeit — **Abbildung 29:** Hitzeentwicklung in einem geschlossenen Pkw nach A. Grundstein, University of Georgia, 2010; in der Bachelorarbeit als Randbedingung der Extremwertbetrachtung verwendet.

Außen · Maximum: +41,2 °C
Außen · Minimum: −37,8 °C
Innen · Solar aufgeheizt: bis +68 °C

Diese Extremwertrechnung bewertet den möglichen Einsatzbereich. Der spätere Laborversuch arbeitete dagegen mit kontrollierten Innenbedingungen von 20 °C und etwa 70 % relativer Luftfeuchte sowie einer schrittweisen Abkühlung der Außenseite bis −20 °C.

Wasserdampf in der Fahrzeugwand

Wie bewegen sich Feuchtigkeit und Wasserdampf durch den Wandaufbau?

Menschen, Kochen, Duschen, nasse Kleidung und Atemluft erhöhen den Wasserdampfgehalt im Camper. Der Transport zur Karosserie kann auf zwei unterschiedlichen Wegen erfolgen: langsam durch das Material als Diffusion und deutlich schneller mit strömender Luft durch Fugen als Konvektion. Eine gute Dämmung muss deshalb sowohl das Material als auch alle Anschlüsse berücksichtigen.

μ-Wert: Die Wasserdampfdiffusionswiderstandszahl vergleicht ein Material mit einer gleich dicken ruhenden Luftschicht. Ein hoher Wert bedeutet: Wasserdampf wird stärker gebremst.
sd-Wert: Der praktischere Schichtwert lautet vereinfacht sd = μ × d. Auch ein Material mit mäßigem μ-Wert kann durch größere Dicke einen höheren Widerstand erreichen – und umgekehrt.
Sättigungsdampfdruck: Warme Luft kann mehr Wasserdampf halten als kalte Luft. Mit sinkender Temperatur sinkt deshalb der maximal mögliche Dampfdruck.
Wasserdampfpartialdruck: Er beschreibt den tatsächlich vorhandenen Anteil des Wasserdampfs. Erreicht er lokal den Sättigungsdampfdruck, beträgt die relative Feuchte 100 % und Tauwasser fällt aus.

Was ist bei Mineralwolle, Schafwolle, Hanf und Sprühkork zu beachten?

Die Bachelorarbeit prüfte im Labor Mineralwolle als diffusionsoffenen Vergleichsaufbau. Schafwolle, Hanf und Sprühkork wurden nicht einzeln getestet. Sie sind hier Beispiele für Materialkonzepte, die häufig als diffusionsoffen, feuchteregulierend oder „atmungsaktiv“ angeboten werden. Diese Eigenschaften ersetzen in einem Metallfahrzeug keinen Nachweis für den kompletten Wandaufbau.

Materialprinzipien an der nach außen dampfdichten Metallkarosserie
Materialbeispiel	Typisches Prinzip	Kritische Planungsfrage	Belegstatus
Mineralwolle	Faserig und im untersuchten Aufbau stark diffusionsoffen	Wie werden Dampf- und Lufttransport zur kalten Stahlhaut verhindert?	Im Laborversuch geprüft
Schafwolle	Faserig; kann je nach Produkt Feuchte puffern	Wo verbleibt gespeicherte Feuchte, wenn die Metallhaut nach außen nicht trocknen lässt?	Nicht im Versuch geprüft
Hanf	Faserig und typischerweise diffusionsoffen	Ist eine dauerhaft luftdichte, fahrzeugtaugliche innere Ebene vorhanden?	Nicht im Versuch geprüft
Sprühkork	Dünne, produktspezifische Beschichtung mit Kork und Bindemittel	Welche geprüften λ-, μ- und Schichtdickenwerte besitzt genau das verwendete System?	Nicht im Versuch geprüft
Geschlossenzelliger Kautschuk	Hoher Diffusionswiderstand und vollflächige Verklebung möglich	Sind Fläche, Stöße, Holme und Durchdringungen wirklich lückenlos ausgeführt?	Als Konstruktionsprinzip geprüft

Besonders bei Sprühkork sind pauschale Aussagen problematisch: Korkanteil, Bindemittel, Auftragsdicke und Beschichtung bestimmen das Ergebnis. Eine wenige Millimeter dünne Schicht kann zudem nicht allein aufgrund des Werkstoffnamens mit einer deutlich dickeren Dämmplatte gleichgesetzt werden. Maßgeblich sind das technische Datenblatt des konkreten Produkts und der nachgewiesene Gesamtaufbau.

Rechenverfahren aus der Bauphysik

Was zeigt das Glaser-Verfahren – und was zeigt es im Camper nicht?

Das Glaser-Verfahren legt Temperatur-, Sättigungsdampf- und Partialdruckverlauf über die sd-Werte der Schichten. Bleibt der Partialdruck unter dem Sättigungsdruck, entsteht rechnerisch kein Tauwasser. Trifft oder überschreitet er die Sättigungskurve, wird eine Tauwasserebene angenommen. Die Arbeit nutzte dieses Verfahren als erste Plausibilitätsprüfung und verglich es anschließend mit Simulation und Laborversuch.

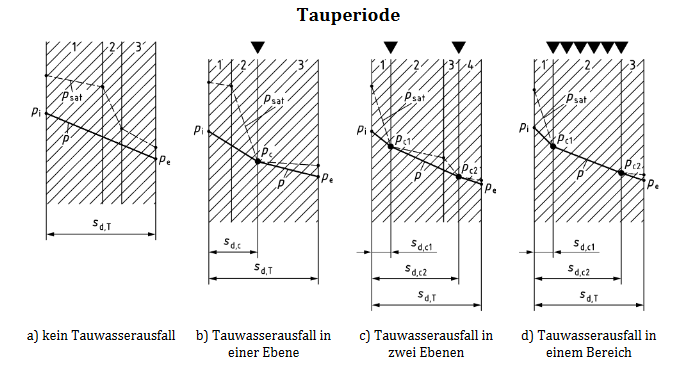

Originaldiagramm der Bachelorarbeit mit vier möglichen Fällen der Tauwasserbildung nach dem Glaser-Verfahren — Unveränderte Originalabbildung aus der Arbeit: kein Tauwasserausfall, Tauwasser in einer Ebene, in zwei Ebenen oder über einen zusammenhängenden Bereich. Die tatsächlichen Kurven hängen von Temperatur, Luftfeuchte, μ-Werten und Schichtdicken ab.

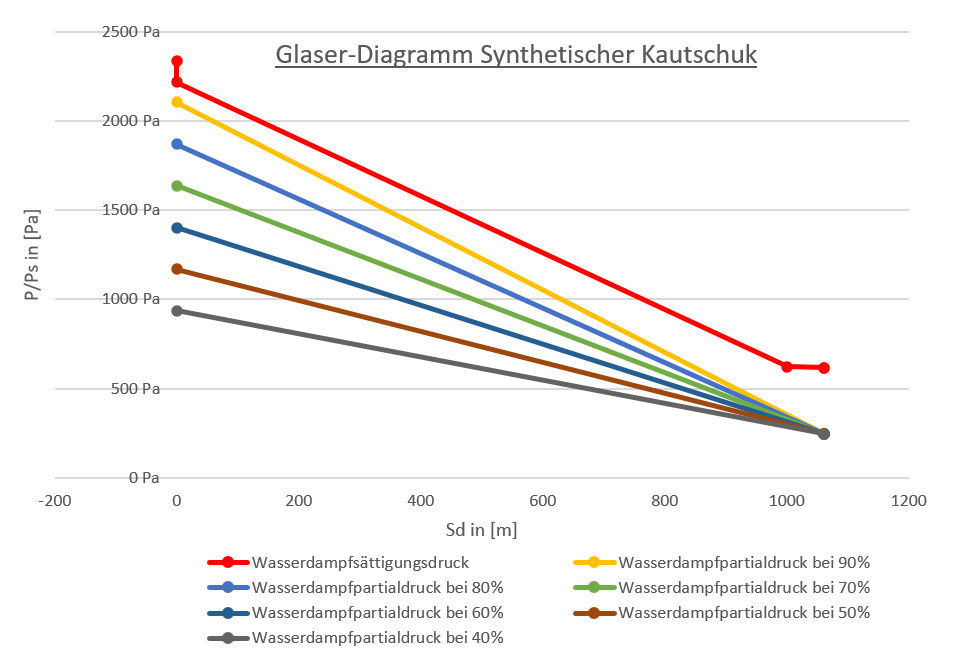

Originales Glaser-Diagramm für geschlossenzelligen synthetischen Kautschuk — Originale Berechnungsgrafik für synthetischen Kautschuk: Der hohe sd-Wert streckt die Materialachse stark.

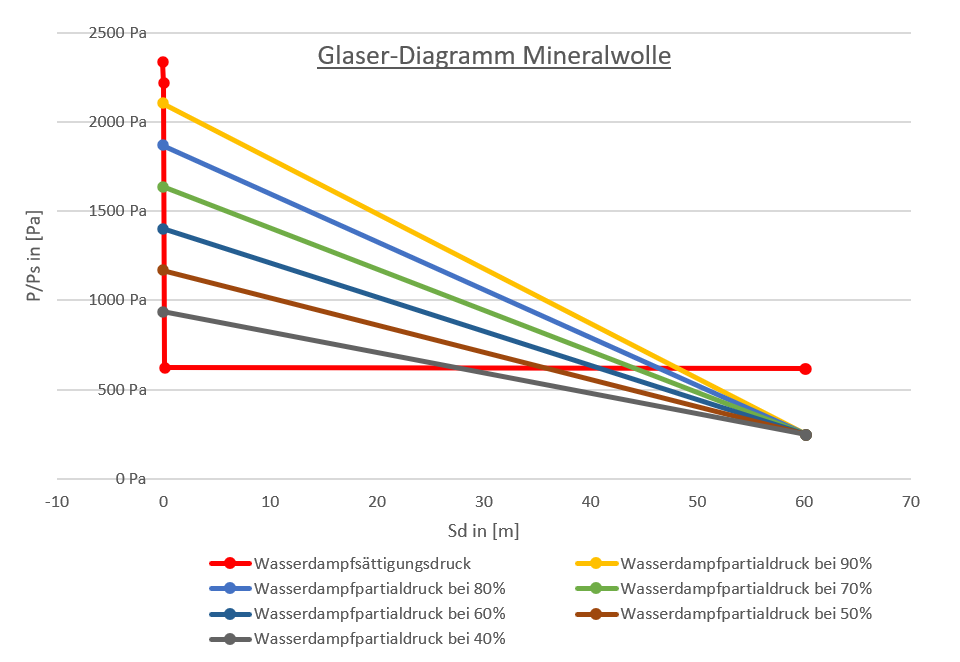

Originales Glaser-Diagramm für den untersuchten Mineralwollaufbau — Originale Berechnungsgrafik für Mineralwolle. Wo Partial- und Sättigungsdruck rechnerisch kollidieren, ist für eine physikalisch korrekte Darstellung das Seilverfahren nötig.

Für Gebäude sind genormte Tau- und Verdunstungsperioden definiert. Ein Camper hat jedoch ein kleines Luftvolumen, sprunghafte Feuchtelasten, häufige Türöffnungen, wechselnde Lüftung, Fahrtwind und starke solare Erwärmung. Diese instationären Einflüsse lassen sich nicht einfach durch Gebäude-Randbedingungen ersetzen. Das Glaser-Verfahren zeigt den Mechanismus, aber nicht jede reale Nutzungsstunde.

Bachelorarbeit · HAW Hamburg · 2022

11 Laborversuch: Temperatur- und Feuchteverlauf in der ebenen Wand

Steve Jordan verglich in seiner Bachelorarbeit einen wasserdampfdiffusionsoffenen Mineralwollaufbau mit einer vollflächig verklebten, geschlossenzelligen Kautschukdämmung an einer Stahlplatte. Der Versuch fand in der Klimakammer des Hamburg Centre of Aviation Training statt.

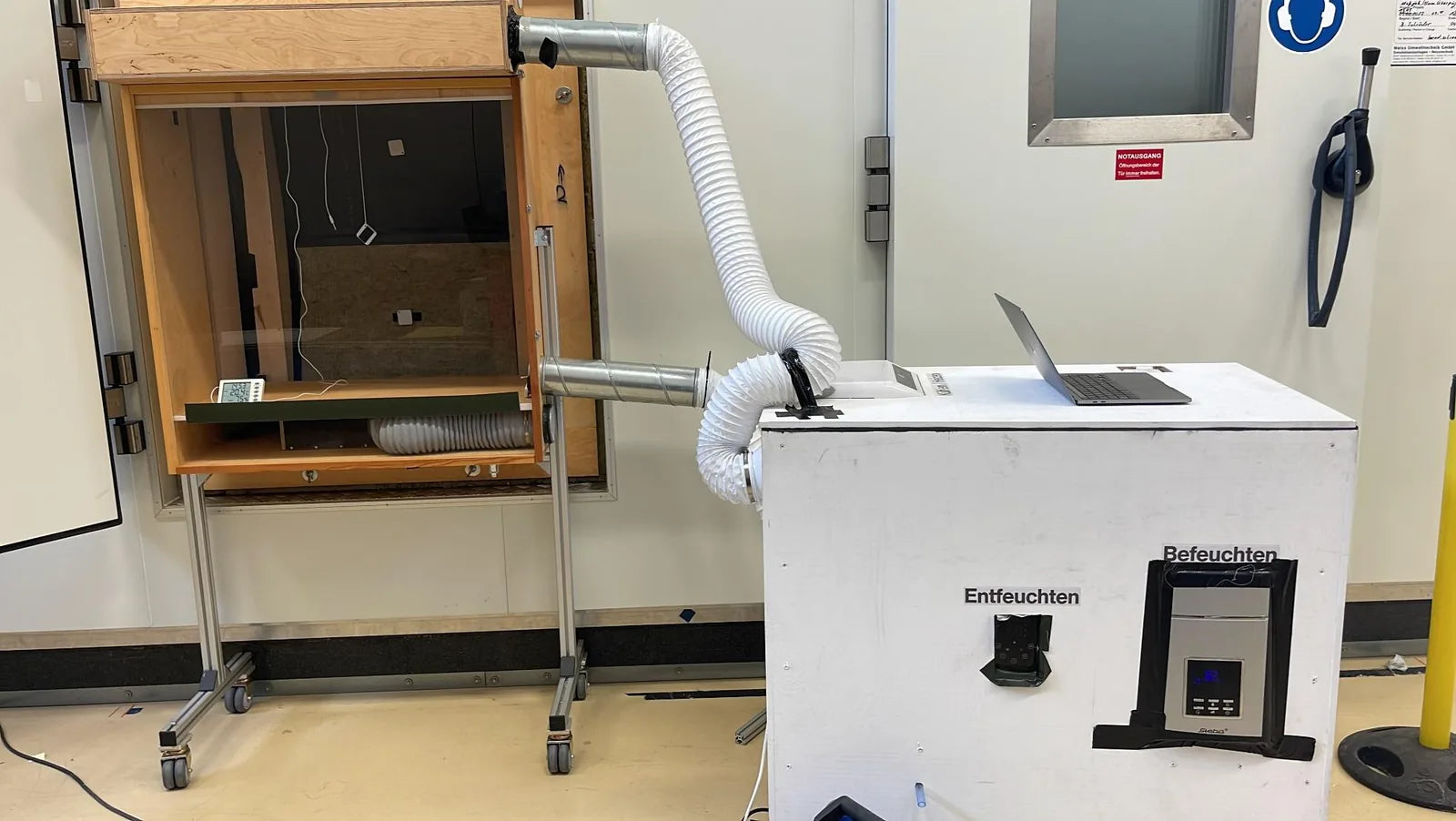

Klimakammer mit mobilem Klimakasten und Klimaeinheit beim Laborversuch zur Camperdämmung — Originalaufnahme des Versuchsaufbaus. Links sitzt der mobile Klimakasten vor der in den Trägerrahmen eingebauten Stahlplatte; rechts regeln Klimaeinheit und Befeuchter die simulierten Innenraumbedingungen.

Innenraumklima: 20 °C, etwa 70 % r. F.
Außentemperatur: stufenweise bis −20 °C
Datenerfassung: 10 Messpunkte
Messintervall: alle 30 Sekunden

Die Klimakammer wurde in 10-Kelvin-Schritten von 20 °C auf −20 °C abgesenkt. Sensoren erfassten Temperatur und relative Luftfeuchtigkeit im Innenraum, in den Dämmstoffen und an der Stahlplatte. Berechnungen nach dem Glaser-Verfahren und eine thermische Simulation dienten als Vergleich zum Laborversuch.

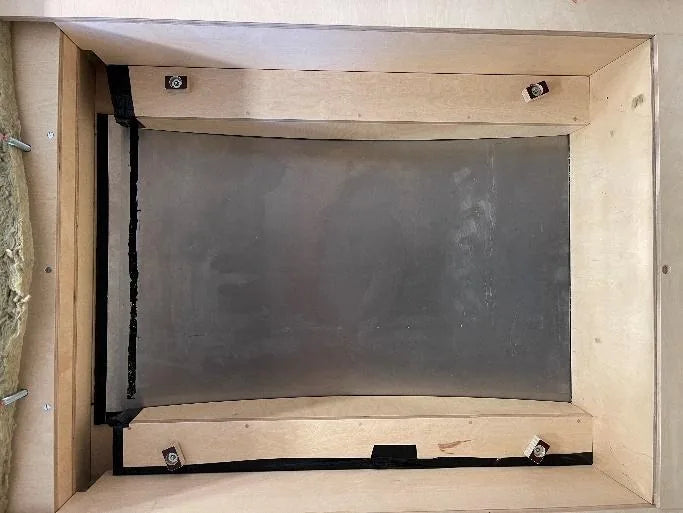

Stahlplatte als Ersatz für das Karosserieblech im Trägerrahmen des Laborversuchs

Was wurde genau gemessen?

• 1 mm starke Stahlplatte, 720 × 1.180 mm
• Temperatur an Platte, Materialmitte und Oberfläche
• relative Feuchte an mehreren Grenzflächen
• vergleichbare thermische Randbedingungen beider Felder
• kontinuierliche Aufzeichnung im 30-Sekunden-Takt

Sensoren benötigten kleine Ausschnitte in den Materialien. Diese Störung wurde später in der Fehleranalyse mit einem Ersatzmodell aus reduzierter Dämmstärke und Luftschicht betrachtet.

Methodik · Kapitel 11.4.3

11.4.3 Positionierung der Sensoren

Je drei Sensoren erfassten die Temperatur und relative Luftfeuchtigkeit an der Stahlplatte, in der Mitte des Dämmstoffs und an seiner äußeren Oberfläche. Weil für die Sensorgehäuse Material ausgeschnitten werden musste, wurden die Messpunkte gegeneinander versetzt. Dadurch sollte der lokale Messfehler durch die reduzierte Dämmstärke möglichst klein bleiben.

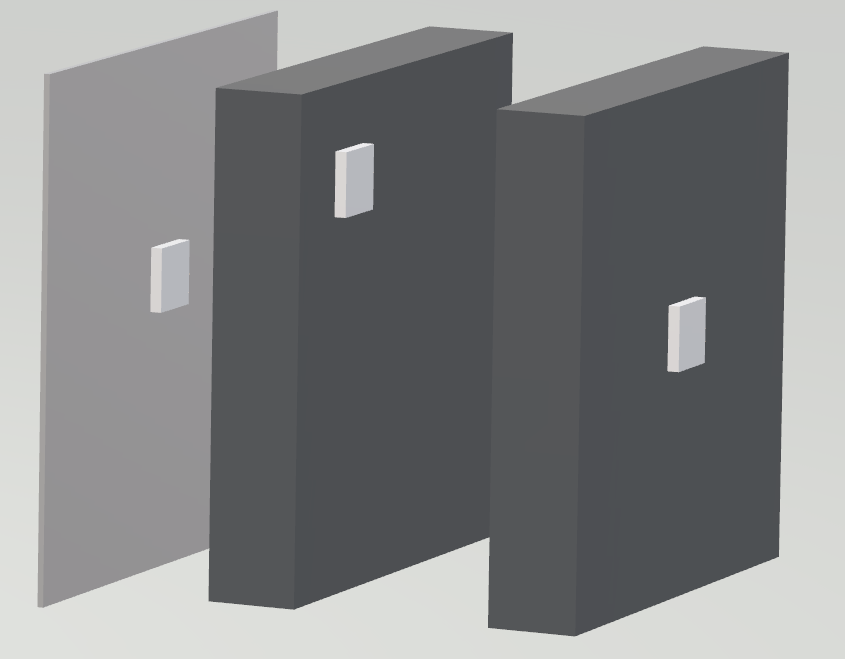

Abbildung 53: Dreidimensionale Positionierung der drei Sensoren im Kautschukaufbau — **Abbildungen 53 und 54:** Versetzte Sensorpositionen im zweilagigen Kautschukaufbau, dreidimensional und in Seitenansicht.

Abbildung 54: Seitliche Positionierung der drei Sensoren im Kautschukaufbau — **Abbildungen 53 und 54:** Versetzte Sensorpositionen im zweilagigen Kautschukaufbau, dreidimensional und in Seitenansicht.

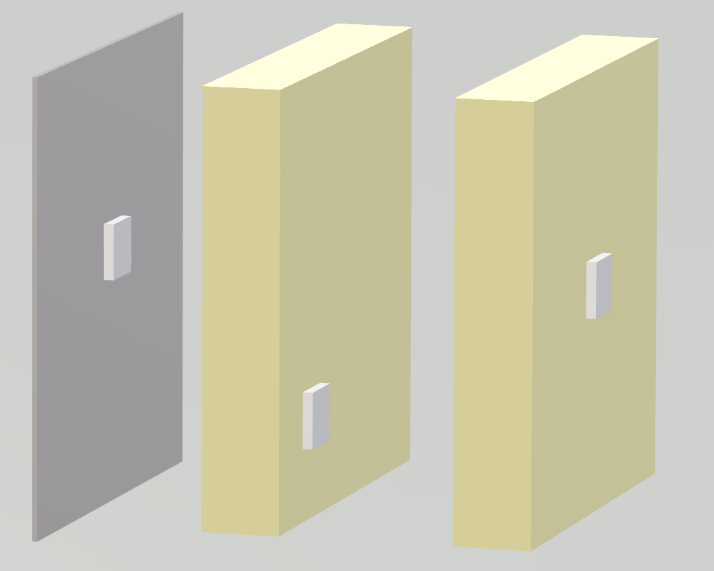

Abbildung 55: Dreidimensionale Positionierung der drei Sensoren im Mineralwollaufbau — **Abbildungen 55 und 56:** Vergleichbare Sensorpositionen im Mineralwollaufbau, ebenfalls dreidimensional und in Seitenansicht.

Abbildung 56: Seitliche Positionierung der drei Sensoren im Mineralwollaufbau — **Abbildungen 55 und 56:** Vergleichbare Sensorpositionen im Mineralwollaufbau, ebenfalls dreidimensional und in Seitenansicht.

Messdatenauswertung · Kapitel 11.7

11.7 Auswertung der Messdaten

Zehn Messpunkte zeichneten Temperatur und relative Luftfeuchtigkeit im 30-Sekunden-Takt auf. Für die fachliche Einordnung sind vor allem die Messungen unmittelbar an der Stahlplatte relevant: Dort zeigt sich, ob sich der thermische und hygrische Zustand eines Aufbaus während der Abkühlung verändert.

11.7.1 Temperaturmessdaten

Die Klimakammer wurde stufenweise von etwa 20 °C auf −20 °C abgesenkt, während der Klimakasten annähernd 20 °C hielt. Die Kurven vergleichen die Temperatur direkt an der Stahlplatte hinter den beiden untersuchten Dämmaufbauten.

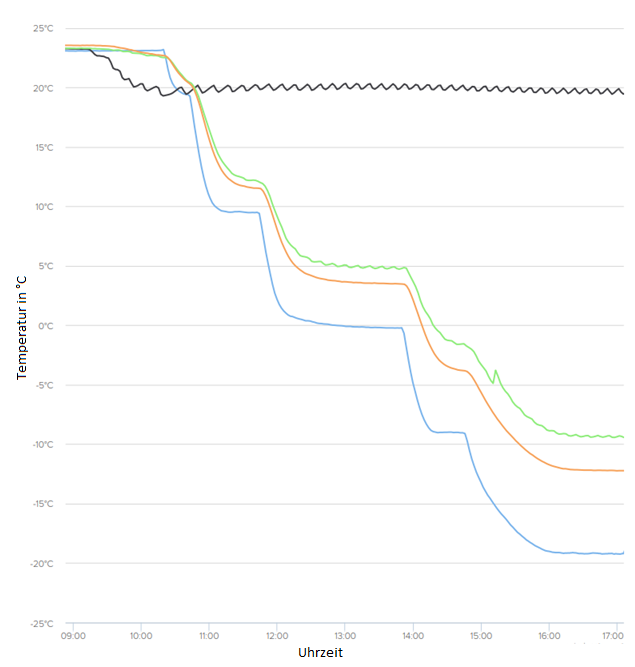

Abbildung 62: Originale Temperaturmesskurven an der Stahlplatte für Außenklima, Innenraum, Kautschuk- und Mineralwollaufbau — **Abbildung 62:** Temperaturmessung an der Trägerplatte. Messkurven, Achsen und Werte wurden unverändert aus der Bachelorarbeit übernommen; die rasterisierte Legende wurde für eine materialneutrale Darstellung neu gesetzt.

Mit sinkender Außentemperatur wuchs die Differenz zwischen den beiden Plattenmessungen. Die Arbeit führt die höhere Plattentemperatur unter der Mineralwolle auf aufgenommene Feuchtigkeit und den dadurch reduzierten Wärmewiderstand des Aufbaus zurück. Die Temperatur des untersuchten Kautschukaufbaus fiel dagegen stetiger.

Gemessene Temperaturen an der Stahlplatte
Klimakammer	Kautschuk	Mineralwolle	Differenz
19,4 °C	20,5 °C	20,5 °C	0 K
9,5 °C	11,5 °C	12,2 °C	0,7 K
0 °C	3,5 °C	4,9 °C	1,4 K
−9 °C	−3,8 °C	−1,6 °C	2,2 K
−19,2 °C	−12,2 °C	−9,3 °C	2,9 K

Die höhere Temperatur an der Stahlplatte unter der Mineralwolle bedeutet in diesem Versuch keine bessere Dämmung. Die Arbeit führt die wachsende Differenz auf aufgenommene Feuchtigkeit und den dadurch reduzierten Wärmewiderstand des Mineralwollaufbaus zurück.

11.7.2 Luftfeuchtigkeitsmessdaten

Die relative Luftfeuchtigkeit an der Stahlplatte unter der Mineralwolle reagierte deutlich auf die stufenweise Abkühlung. Die regelmäßigen Ausschläge der Klimakammerkurve entstehen durch das geregelte Zusammenspiel von Kühlung und Befeuchtung und sind Teil der dokumentierten Versuchsbedingungen.

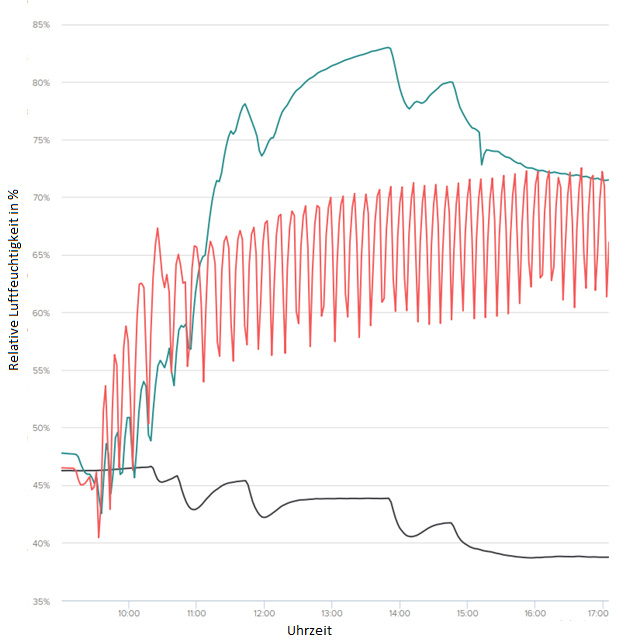

Abbildung 66: Originale Luftfeuchtigkeitsmesskurven an der Stahlplatte unter Mineralwolle und synthetischem Kautschuk sowie in der Klimakammer — **Abbildung 66:** Verlauf der relativen Luftfeuchtigkeit an der Trägerplatte. Messkurven, Achsen und Werte wurden unverändert übernommen; die Web-Legende verwendet materialneutrale Bezeichnungen.

Türkise Kurve: Mineralwolle

Die Kurve zeigt die relative Luftfeuchtigkeit im Mineralwollaufbau unmittelbar an der Stahlplatte, nicht den Wassergehalt der Mineralwolle. Der faserige, diffusionsoffene Aufbau ließ Wasserdampf bis zum kalten Blech gelangen. Gleichzeitig nahm die Mineralwolle Feuchtigkeit auf. Durch die Abkühlung konnte die Luft am Messpunkt immer weniger Wasserdampf halten; die relative Luftfeuchtigkeit stieg deshalb deutlich an.

Zwischen 10:50 und 11:30 Uhr stieg der Messwert von etwa 57 % auf 77 %. Bei ungefähr 14,5 °C Plattentemperatur begann Wasserdampf als Tauwasser auszufallen. Die Kondensation entzog der Luft Wasserdampf, sodass die gemessene relative Luftfeuchtigkeit wieder sank. Unter 0 °C gefror das Tauwasser zu Eis. Der fallende Messwert bedeutet daher nicht, dass der Aufbau trocken wurde: Feuchtigkeit lag nun flüssig beziehungsweise gefroren an der Stahlplatte vor.

Schwarze Kurve: Synthetischer Kautschuk

Geschlossenzelliger synthetischer Kautschuk nimmt nicht wie ein offener Faserstoff Feuchtigkeit in seinen Zwischenräumen auf und besitzt einen hohen Wasserdampfdiffusionswiderstand. Bei einer vollflächigen Verklebung wird die Luft zwischen Dämmstoff und Blech weitgehend verdrängt. Deshalb gibt es dort im realen Aufbau kein vergleichbares Luftvolumen, in dem dauerhaft relative Luftfeuchtigkeit gemessen werden könnte.

Für den Laborversuch musste jedoch ein Ausschnitt für den Sensor angelegt werden. Die schwarze Kurve beschreibt die relative Luftfeuchtigkeit in diesem künstlichen Luftraum. Ihre kleinen Schwankungen und der insgesamt fallende Verlauf hängen vor allem mit den Temperaturänderungen am Messpunkt zusammen. Ein anhaltender Feuchteanstieg wie im Mineralwollaufbau ist nicht erkennbar und darf nicht als Feuchtigkeitsaufnahme des Kautschuks interpretiert werden.

10:50–11:30Relative Luftfeuchte am Mineralwoll-Messpunkt: etwa 57 % auf 77 %.
13:50–14:00Die relative Luftfeuchte sank von etwa 82,5 % auf 77,5 %, während Tauwasser an der weiter abkühlenden Stahlplatte ausfiel.
ab 14:20Die Stahlplatte unterschritt 0 °C; vorhandenes Tauwasser gefror.
17:10Nach dem Öffnen war unter der Mineralwolle Eis sichtbar. Der untersuchte Kautschukbereich blieb eisfrei.

Was lässt sich aus Mineralwolle und Kautschuk auf andere Materialien übertragen?

Der entscheidende Unterschied war nicht „natürlich gegen synthetisch“, sondern der Feuchteweg im gesamten Metallwandaufbau. Im offenen Mineralwollfeld konnte Wasserdampf die Stahlplatte erreichen. Im anderen Feld begrenzten geschlossenzelliges Material und vollflächige Verklebung diesen Weg. Die folgende Tabelle bezieht sich deshalb auf die untersuchten Konstruktionsprinzipien, nicht pauschal auf jeden Werkstoff oder jedes erhältliche Produkt.

Kriterium	Mineralwollaufbau	Verklebter Kautschukaufbau
Zell- und Faserstruktur	diffusionsoffen und faserig	geschlossenzellig
Kontakt zur Karosserie	nicht luftdicht abgeschlossen	vollflächig verklebt
Feuchteweg im Versuch	Feuchtigkeit erreichte die Stahlplatte	Feuchteweg zur Stahlplatte stark begrenzt
Zustand am Versuchsende	sichtbare Eisschicht	untersuchter Bereich eisfrei
Planungsrisiko	Tauwasser kann im verdeckten Aufbau entstehen	Fugen und Fehlstellen bleiben kritische Punkte

„Atmungsaktiv“ löst das Metallwandproblem nicht automatisch

Eine Gebäudeaußenwand kann je nach Aufbau nach außen trocknen. Die Stahlhaut eines Kastenwagens ist dagegen praktisch dampfdicht. Feuchte, die bis dorthin gelangt, braucht einen realen Rücktrocknungsweg zum Innenraum.

Feuchtepufferung ist nicht dasselbe wie Tauwassersicherheit

Ein sorptionsfähiger Stoff kann Luftfeuchte zeitweise aufnehmen. Das beantwortet noch nicht, ob die gespeicherte Feuchte wieder vollständig austrocknet oder ob zusätzlich Wasser an der kalten Karosserie kondensiert.

Was bedeutet das Ergebnis für den Camperausbau?

Für einen bewohnten Metallcamper in einer kalten Klimazone ist der Feuchteschutz Teil der Dämmplanung. Materialstärke allein reicht nicht. Verarbeitung, Fugen, Holme und Lüftung bestimmen gemeinsam, ob feuchte Innenraumluft die kalte Karosserie erreicht.

01
Karosserie vorbereiten
Blechflächen müssen trocken, sauber und fettfrei sein, damit die Klebeschicht dauerhaft haftet.
02
Vollflächig verkleben
Die Dämmung ohne eingeschlossene Lufttaschen aufbringen und gleichmäßig andrücken.
03
Luftwege vermeiden
Schon kleine offene Kanäle können feuchte Luft hinter eine ansonsten geeignete Dämmschicht führen. Durchdringungen und Kabelwege mitplanen.
04
Fugen schließen
Stöße, Übergänge und schwer zugängliche Stellen sorgfältig ausführen und mit passendem Kautschukband schließen.
05
Holme einbeziehen
Sichtbare Metallholme bleiben Wärmebrücken. Eine geeignete dünnere Dämmlage reduziert kalte Innenoberflächen.
06
Dämmstärke planen
Für große Flächen sind 19 mm häufig der beste Kompromiss. Bauraum und Nutzung können 10, 25 oder 32 mm sinnvoll machen.
07
Regelmäßig lüften
Lüftung senkt die Innenraumfeuchte und entlastet unvermeidbare Schwachstellen wie Fenster und Türen.
08
Sommerhitze mitdenken
Sonneneinstrahlung kann Blech und Klebung stärker erwärmen als die Außenluft. Temperaturbereich und Klebstofffreigabe müssen zum Einsatz passen.
09
Aktuelle Nachweise prüfen
Brandverhalten, Emissionen und Anwendungstemperatur sind produktbezogen. Deshalb gelten die aktuellen technischen Datenblätter des tatsächlich gekauften Materials.

Welche Grenzen hatte die Untersuchung?

Der Laborversuch verglich zwei konkrete Aufbauten an einer ebenen Stahlplatte. Die Sensoren benötigten Ausschnitte in den dünnen Dämmstoffschichten. Haushaltsgeräte regelten Temperatur und Luftfeuchtigkeit mit sichtbaren Schwankungen, und einzelne Temperaturstufen waren für einen vollständig stationären Wärmestrom zu kurz.

Die Ergebnisse belegen deshalb nicht, dass jeder Mineralwollaufbau zwangsläufig versagt oder jedes Kautschukprodukt unter allen Bedingungen Tauwasser verhindert. Sie zeigen den Feuchtemechanismus des untersuchten Fahrzeugwandaufbaus und begründen, warum eine lückenlose Verklebung in kalten Klimazonen sinnvoll ist.

MessgenauigkeitDie verwendeten Temperatursensoren hatten eine angegebene Toleranz von etwa 0,5 °C.
SensorraumAusschnitte und das Sensorgehäuse erzeugten lokal eine dünnere Dämmschicht und einen künstlichen Luftanteil.
RegelungKlimagerät und Befeuchter arbeiteten mit Hysterese; dadurch schwankten Temperatur und Feuchte sichtbar.
ZeitNicht jede Temperaturstufe war lang genug, um einen vollständig stationären Zustand zu erreichen.
GeometrieDie ebene Testplatte bildete weder Holme noch Türen, Fenster, Radkästen oder andere reale Wärmebrücken ab.
MaterialumfangLaborseitig wurden zwei konkrete Aufbauten verglichen; Schafwolle, Hanf und Sprühkork waren nicht Teil des Versuchs.

Sinnvolle Folgestudien wären längere stationäre Haltezeiten, dünnere kalibrierte Sensoren, wiederholte Feuchtezyklen, zusätzliche Materialsysteme sowie reale Fahrzeugsegmente mit Holmen und Fugen. Genau dadurch ließen sich Laborbefund, Berechnungsmodell und reale Langzeitnutzung noch enger zusammenführen.
